كيفية إجراء اختبار نقطة الفقاعة للمرشحات الكارهة للماء؟

1. لماذا يعتبر اختبار نقطة الفقاعة ضروريًا للمرشحات الكارهة للماء

المرشحات الكارهة للماء تستخدم على نطاق واسع في تطبيقات الترشيح الحرجة التي تتطلب تدفق الغاز أو التهوية المعقمة أو استبعاد الرطوبة. تشمل التطبيقات النموذجية ترشيح الهواء المعقم في تصنيع الأدوية وأنظمة تهوية الخزانات وتنقية الهواء المضغوط وترشيح الغاز في معالجة الأغذية والمشروبات. في هذه التطبيقات، لا تعتبر سلامة المرشح أمرًا اختياريًا، بل هي مطلب أساسي لضمان سلامة العملية وجودة المنتج.

يعد اختبار نقطة الفقاعة أحد أكثر طرق اختبار سلامة المرشحات القائمة على الأغشية استخدامًا. فهو يوفر طريقة مباشرة وغير مدمرة للتحقق مما إذا كانت بنية الغشاء لا تزال سليمة وما إذا كان توزيع حجم المسام الفعال يفي بمواصفات التصميم. بالنسبة للمرشحات الكارهة للماء، يلعب اختبار نقطة الفقاعة دورًا أكثر أهمية بسبب الصعوبة الكامنة في ترطيب الأغشية الكارهة للماء وارتفاع مخاطر وجود عيوب غير مكتشفة.

قد يسمح المرشح المضاد للماء التالف للغاز غير المرشح بتجاوز الغشاء، مما قد يؤدي إلى دخول الملوثات أو الكائنات الدقيقة أو الجسيمات إلى الأنظمة النهائية. على عكس ترشيح السوائل، غالبًا ما تكون أعطال ترشيح الغاز غير مرئية وقد تظل غير مكتشفة حتى يحدث التلوث بالفعل. يساعد اختبار نقطة الفقاعة في التخفيف من هذا الخطر من خلال توفير بيانات قابلة للقياس والتكرار تؤكد سلامة الغشاء قبل الاستخدام.

في الصناعات الخاضعة للتنظيم مثل الصناعات الدوائية والتكنولوجيا الحيوية، غالبًا ما يتم دمج اختبار نقطة الفقاعة في بروتوكولات مراقبة الجودة وعمليات التحقق من الصحة. على الرغم من وجود اختبارات بديلة للتأكد من سلامة المنتج، يظل اختبار نقطة الفقاعة أحد أكثر الطرق بديهية وقبولًا على نطاق واسع، خاصةً بالنسبة لفلاتر خرطوشة الغشاء المستخدمة في تطبيقات الغاز المعقم.

2. الاختلافات بين المرشحات الكارهة للماء والمحبة للماء في اختبار نقطة الفقاعة

من الضروري فهم الفروق بين المرشحات الكارهة للماء والمرشحات المحبة للماء قبل مناقشة كيفية إجراء اختبار نقطة الفقاعة بشكل صحيح.

تجذب المرشحات المائية الماء بشكل طبيعي ويمكن ترطيبها بسهولة باستخدام الماء منزوع الأيونات أو المحاليل المائية. في المقابل، تقاوم المرشحات الكارهة للماء الماء بسبب طاقتها السطحية المنخفضة وزاوية التلامس العالية. تشمل المواد الشائعة للأغشية الكارهة للماء البولي تترافلوروإيثيلين (PTFE) وأنواع معينة من فلوريد البولي فينيلدين (PVDF).

يؤثر هذا الاختلاف الجوهري بشكل كبير على إجراءات اختبار نقطة الفقاعة.

بالنسبة للمرشحات المائية، تمتلئ مسام الغشاء بسهولة بالسائل، مما يخلق حاجزًا سائلًا مستقرًا داخل بنية المسام. عندما يتم تطبيق ضغط الغاز تدريجيًا، تتوافق نقطة الفقاعة مع الضغط المطلوب لإزاحة السائل من أكبر مسام، مما يشكل تيارًا مستمرًا من الفقاعات.

ومع ذلك، لا يمكن ترطيب المرشحات الكارهة للماء بالماء وحده بشكل موثوق. إذا تم استخدام الماء كسائل ترطيب، فسوف يحدث ترطيب غير كامل، مما يؤدي إلى قيم منخفضة بشكل مصطنع لنقطة الفقاعة أو نتائج غير متسقة. لذلك، تتطلب المرشحات الكارهة للماء سوائل ترطيب محددة — عادةً كحوليات منخفضة التوتر السطحي أو خلائط كحولية مائية — لضمان ترطيب كامل للمسام قبل الاختبار.

يكمن الاختلاف الرئيسي الآخر في حساسية الاختبار. غالبًا ما تظهر الأغشية الكارهة للماء ضغوطًا أعلى لنقطة الفقاعة مقارنةً بالأغشية المحبة للماء ذات حجم المسام الاسمي المماثل بسبب الاختلافات في التوتر السطحي وسلوك الترطيب. ونتيجة لذلك، يجب التحكم بعناية في معلمات الاختبار مثل معدل زيادة الضغط ووقت الاستقرار وطريقة الكشف عن الفقاعات للحصول على نتائج دقيقة وقابلة للتكرار.

من المهم للغاية إدراك هذه الاختلافات عند إجراء اختبار نقطة الفقاعة للمرشحات الكارهة للماء، حيث أن تطبيق افتراضات الاختبار المحبة للماء يمكن أن يؤدي بسهولة إلى تفسير خاطئ للنتائج.

3. المبادئ الفيزيائية الكامنة وراء اختبار نقطة الفقاعة

يعتمد اختبار نقطة الفقاعة على مبادئ فيزيائية راسخة تتعلق بالتوتر السطحي، والعمل الشعري، وتوازن الضغط داخل الهياكل المسامية.

يتمحور اختبار نقطة الفقاعة حول العلاقة بين الضغط والتوتر السطحي وقطر المسام، والتي توصف عادة بمعادلة لابلاس:

$ΔP=4γcos⁡θD\Delta P = \frac{4 \gamma \cos \theta}{D}$

أين:

ΔP هو فرق الضغط المطلوب لإزاحة السائل،,
γ هو التوتر السطحي للسائل المبلل،,
θ هي زاوية التلامس بين السائل ومادة الغشاء،,
D هو قطر المسام الفعال.

بالنسبة للأغشية الكارهة للماء، تعتبر زاوية التلامس (θ) بين السائل المبلل وسطح الغشاء عاملاً حاسماً. تظهر المواد الكارهة للماء زوايا تلامس كبيرة مع الماء، ولهذا السبب لا يعتبر الماء وحده مناسباً للاختبار. من خلال اختيار سائل مبلل مناسب ذي توتر سطحي أقل وخصائص تبلل محسنة، يمكن تقليل زاوية التلامس، مما يسمح للسائل باحتلال مسام الغشاء بالكامل.

أثناء الاختبار، يتم تطبيق ضغط الغاز تدريجياً على الجانب العلوي من المرشح المبلل. مع زيادة الضغط، يبدأ الغاز في إزاحة السائل من أكبر مسام أولاً. يتم تعريف نقطة الفقاعة على أنها الضغط الذي يظهر عنده تيار مستمر من الفقاعات من الجانب السفلي، مما يشير إلى أن أكبر مسام قد تم إفراغه من السائل.

من المهم التمييز بين الفقاعات المنعزلة وتدفق الفقاعات المستمر. قد تظهر الفقاعات المنعزلة عند ضغوط منخفضة بسبب عيوب السطح أو التبليل غير الكامل، ولكنها لا تمثل نقطة الفقاعة الحقيقية. يركز تنفيذ الاختبار السليم على تحديد تدفق الفقاعات المستمر الذي يتوافق مع أكبر مسام فعال.

فهم هذه المبادئ الفيزيائية ضروري لتفسير نتائج اختبار نقطة الفقاعة بدقة ولتشخيص القراءات غير الطبيعية أثناء اختبار المرشح الكاره للماء.

4. تدفق عملية اختبار نقطة الفقاعة للمرشحات الكارهة للماء

تتضمن معالجة اختبار نقطة الفقاعة للمرشحات الكارهة للماء سلسلة من الخطوات المنظمة المصممة لضمان التبليل الكامل، والضغط المتحكم فيه، والكشف الموثوق عن الفقاعات. على الرغم من أن الإجراءات المحددة قد تختلف باختلاف معايير الصناعة والمعدات، إلا أن سير العملية العامة يظل ثابتًا.

4.1 مرحلة الترطيب

تعد مرحلة الترطيب الخطوة الأكثر أهمية في اختبار نقطة الفقاعة للمرشحات الكارهة للماء. يجب اختيار سائل ترطيب مناسب ليتغلغل تمامًا في مسام الغشاء. تشمل سوائل الترطيب الشائعة الكحول الإيزوبروبيل (IPA) والإيثانول أو خلائط محددة من الكحول والماء.

يتم غمر خرطوشة الفلتر أو شطفها أو تدويرها بالسائل المبلل لإزالة الهواء المحبوس وضمان التشبع الكامل. من الضروري توفير وقت كافٍ للتبليل، حيث أن التبليل غير الكافي قد يؤدي إلى قراءات خاطئة لنقطة الفقاعة المنخفضة.

4.2 مرحلة الضغط

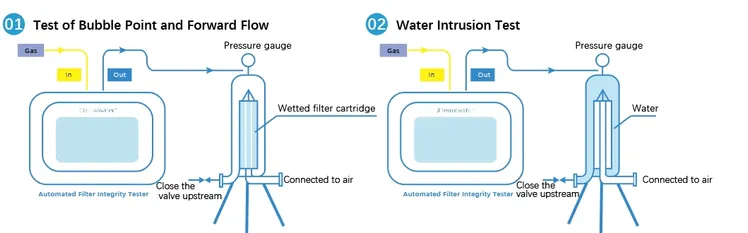

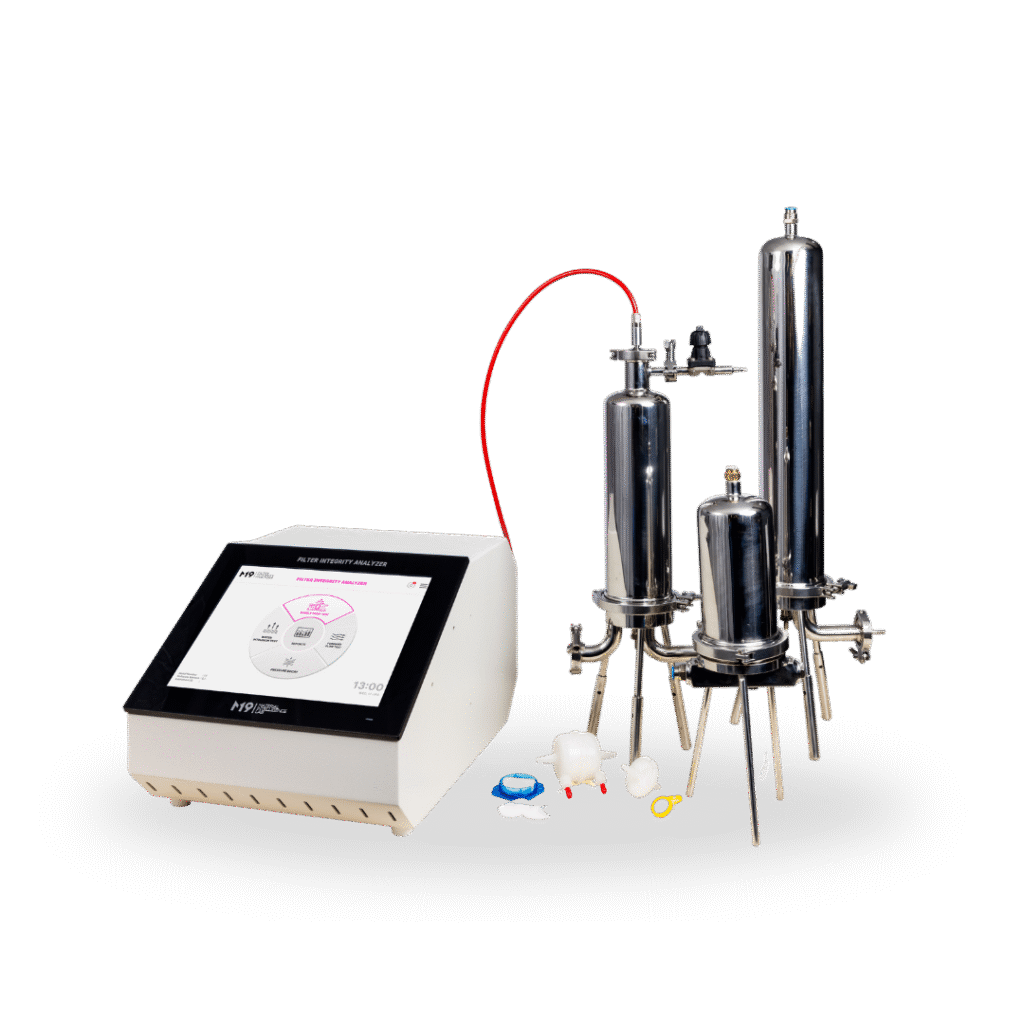

بعد التبليل، يتم توصيل المرشح بجهاز اختبار نقطة الفقاعة. يتم تطبيق ضغط الغاز — عادةً الهواء أو النيتروجين — تدريجياً على الجانب العلوي. يجب التحكم في معدل زيادة الضغط وضمان اتساقه لتجنب تجاوز نقطة الفقاعة الحقيقية.

خلال هذه المرحلة، يراقب المشغلون عن كثب الجانب السفلي من المرشح، الذي قد يكون مغمورًا في السائل أو متصلاً بجهاز كشف الفقاعات.

4.3 مرحلة الكشف عن الفقاعات

مع زيادة الضغط، قد تبدأ فقاعات فردية في الظهور. لا ينبغي الخلط بين هذه الفقاعات المنعزلة ونقطة الفقاعة. لا يتم الوصول إلى نقطة الفقاعة الحقيقية إلا عند ملاحظة تدفق مستمر وثابت للفقاعات.

يتم تسجيل الضغط عند هذه النقطة على أنه ضغط نقطة الفقاعة. ثم تتم مقارنة هذه القيمة بمواصفات الشركة المصنعة أو معايير القبول المحددة لتحديد ما إذا كان المرشح قد اجتاز اختبار السلامة.

اعرف المزيد: الإجراء خطوة بخطوة لاختبار سلامة مرشح نقطة الفقاعة

5. المعلمات الرئيسية التي تؤثر على نتائج اختبار نقطة الفقاعة

يعتمد الاختبار الدقيق لنقطة الفقاعة للمرشحات الكارهة للماء على التحكم في العديد من المعلمات الحرجة. حتى عند اتباع الإجراء الصحيح، يمكن أن تؤثر الاختلافات في هذه المعلمات بشكل كبير على نتائج الاختبار وتؤدي إلى استنتاجات غير صحيحة فيما يتعلق بما يلي سلامة المرشح.

5.1 خصائص سائل الترطيب

يؤثر التوتر السطحي للسائل المبلل بشكل مباشر على ضغط نقطة الفقاعة. بالنسبة للمرشحات الكارهة للماء، يتم استخدام سوائل ذات توتر سطحي منخفض مثل الكحول الإيزوبروبيل أو الإيثانول. يمكن أيضًا استخدام مخاليط الكحول والماء لتحقيق التوازن بين كفاءة التبليل واعتبارات السلامة.

يمكن أن يؤدي عدم اتساق تركيبة سائل الترطيب إلى تباينات في التوتر السطحي، مما يؤدي إلى عدم اتساق قيم نقطة الفقاعة. ولهذا السبب، يوصى باستخدام سوائل ترطيب قياسية ذات تركيزات مضبوطة، خاصة في البيئات الخاضعة للتنظيم.

5.2 تأثيرات درجة الحرارة

تؤثر درجة الحرارة على كل من التوتر السطحي للسائل المبلل ولزوجة الغاز. مع ارتفاع درجة الحرارة، ينخفض التوتر السطحي، مما قد يقلل من ضغط نقطة الفقاعة المقاس. لضمان التكرار، يجب إجراء اختبار نقطة الفقاعة عند درجة حرارة يتم التحكم فيها وتوثيقها.

في التطبيقات الحرجة، غالبًا ما يحدد المصنعون نطاقات درجات حرارة مقبولة لاختبار السلامة لتقليل التباين إلى الحد الأدنى.

5.3 معدل زيادة الضغط

يلعب معدل زيادة الضغط أثناء الاختبار دورًا حاسمًا في تحديد نقطة الفقاعة الحقيقية. قد تؤدي الزيادة السريعة في الضغط إلى تجاوز المشغل لنقطة الفقاعة الفعلية، في حين أن الزيادة البطيئة للغاية قد تؤدي إلى تبخر السائل المبلل أو قراءات غير مستقرة.

تسمح الزيادة الخطية والمنضبطة في الضغط بوقت كافٍ للمراقبة وتضمن أن نقطة الفقاعة المسجلة تتوافق مع أكبر مسام فعال.

5.4 مادة الغشاء وهيكله

تُظهر مواد الأغشية المقاومة للماء المختلفة سلوكيات ترطيب وهندسات مسام مختلفة. على سبيل المثال، تتطلب أغشية PTFE عادةً ظروف ترطيب أكثر قوة من أغشية PVDF نظرًا لكونها أكثر مقاومة للماء.

بالإضافة إلى ذلك، يمكن أن تؤثر سماكة الغشاء وشكل المسام وبنية الطيات على ديناميكيات تدفق الغاز أثناء الاختبار. يجب أخذ هذه العوامل في الاعتبار عند مقارنة النتائج بين أنواع المرشحات المختلفة أو الشركات المصنعة المختلفة.

6. تحليل البيانات والتحقق من صحة النتائج

بمجرد تسجيل ضغط نقطة الفقاعة، من الضروري إجراء تحليل وتحقق مناسبين للبيانات من أجل تحديد سلامة المرشح بدقة.

6.1 قيم نقطة الفقاعة النموذجية

عادةً ما يقدم المصنعون قيمًا اسمية لنقطة الفقاعة أو معايير قبول دنيا لكل درجة من درجات الترشيح. وتستمد هذه القيم من اختبارات معملية خاضعة للرقابة وترتبط بتوزيع حجم مسام الغشاء.

بالنسبة للمرشحات الكارهة للماء، غالبًا ما يتم تحديد معايير القبول على أنها الحد الأدنى لضغط نقطة الفقاعة بدلاً من القيمة الدقيقة، مما يسمح بتقلب الاختبار العادي مع ضمان سلامة الغشاء.

6.2 تحديد النتائج غير الطبيعية

قد تشير قيم نقطة الفقاعة المنخفضة بشكل غير طبيعي إلى:

تبلل غير كامل للغشاء
تلف أو عيوب الغشاء
إعداد اختبار غير صحيح أو تسربات

على العكس من ذلك، قد تنتج قيم عالية غير عادية لنقطة الفقاعة عن:

اختيار سائل الترطيب غير الصحيح
مسام مسدودة بسبب التلوث
أخطاء القياس

عند حدوث نتائج غير طبيعية، يوصى بإعادة الاختبار بعد التحقق من ظروف الترطيب وإعداد المعدات قبل استنتاج أن المرشح قد تعطل.

6.3 الترابط مع اختبارات النزاهة الأخرى

في بعض التطبيقات، يتم استكمال اختبار نقطة الفقاعة باختبارات الانتشار أو الاحتفاظ بالضغط. يمكن أن توفر النتائج المترابطة من طرق اختبار السلامة المتعددة ثقة إضافية في أداء المرشح، خاصة بالنسبة للعمليات عالية المخاطر أو الخاضعة للتنظيم.

7. التطبيقات العملية في أنظمة الترشيح الصناعية

يتم تطبيق اختبار نقطة الفقاعة للمرشحات الكارهة للماء على نطاق واسع في العديد من الصناعات التي تعتبر فيها ترشيح الغاز والتهوية المعقمة أمرًا بالغ الأهمية.

7.1 التطبيقات الصيدلانية والتكنولوجيا الحيوية

في صناعة الأدوية، تُستخدم المرشحات الكارهة للماء بشكل شائع لتنقية الهواء والغاز المعقم، وتهوية أجهزة التخمير، وحماية الخزانات. غالبًا ما يتم دمج اختبار نقطة الفقاعة في بروتوكولات التحقق من الصحة لضمان الامتثال لمتطلبات ممارسات التصنيع الجيدة (GMP).

7.2 تجهيز الأغذية والمشروبات 7.2

تحمي مرشحات التهوية المقاومة للماء خزانات التخزين وأوعية المعالجة من التلوث المحمول جواً مع السماح بموازنة الضغط. يضمن اختبار نقطة الفقاعة أن تحافظ هذه المرشحات على سلامتها خلال دورات التنظيف والتعقيم المتكررة.

7.3 أنظمة الغاز الصناعي والهواء المضغوط

في البيئات الصناعية، تُستخدم المرشحات الكارهة للماء لإزالة الرطوبة والجسيمات من الهواء المضغوط وغازات المعالجة. يساعد الاختبار المنتظم لنقطة الفقاعة على منع تلوث النظام وتلف المعدات الناجم عن فشل المرشح.

تُظهر هذه التطبيقات العملية تنوع وأهمية اختبار نقطة الفقاعة كأداة روتينية للتحقق من سلامة المرشحات الكارهة للماء.

الخاتمة

اختبار نقطة الفقاعة هو طريقة اختبار سلامة حاسمة للفلاتر الكارهة للماء المستخدمة في ترشيح الغازات، والتنفيس المعقم، والتطبيقات الحساسة للرطوبة. نظرًا للتحديات الفريدة المرتبطة بترطيب الأغشية الكارهة للماء، يتطلب إجراء الاختبار بشكل صحيح اهتمامًا دقيقًا بالسوائل المبللة، ومعلمات الاختبار، وتفسير النتائج.

من خلال فهم المبادئ الفيزيائية الكامنة وراء اختبار نقطة الفقاعة واتباع عملية اختبار منظمة، يمكن للمشغلين التحقق بشكل موثوق من سلامة الغشاء وضمان أداء ترشيح متسق. عند دمجها في برامج مراقبة الجودة والتحقق من الصحة، توفر اختبارات نقطة الفقاعة وسيلة قوية وغير مدمرة لحماية أنظمة الترشيح الحيوية.

بالنسبة للمصنعين والمستخدمين النهائيين ومتخصصي الجودة على حد سواء، فإن إتقان كيفية إجراء اختبار نقطة الفقاعة للمرشحات الكارهة للماء أمر ضروري للحفاظ على جودة المنتج والامتثال للوائح التنظيمية وموثوقية التشغيل.

المراجع

ASTM F316 – طرق الاختبار القياسية لخصائص حجم المسام في المرشحات الغشائية عن طريق اختبار نقطة الفقاعة واختبار متوسط تدفق المسام
أهمية اختبار نقطة الفقاعة لسلامة الفلتر - Econe Filtration
ISO 2942 – الطاقة الهيدروليكية السائلة — عناصر الترشيح — التحقق من سلامة التصنيع وتحديد نقطة الفقاعة الأولى
التقرير الفني رقم 26 الصادر عن PDA – ترشيح السوائل للتعقيم
ASTM F838 – طرق الاختبار القياسية لتحديد احتباس البكتيريا في المرشحات الغشائية
جورنيتز، م. و.، وميلتزر، ت. هـ., تقنية الترشيح والفصل, ، إلسفير
أولمان، د. ر., التوتر السطحي والتبلل في المواد المسامية, ، مجلة علوم الأغشية
