Por qué los cartuchos filtrantes requieren una prueba de integridad del punto de burbuja y su importancia
INTRODUCCIÓN A LA PRUEBA DEL PUNTO DE BURBUJA
En Prueba del punto de burbuja Es uno de los métodos más utilizados y confiables para verificar la integridad de los cartuchos de filtro de membrana.
Permite a los ingenieros y responsables de calidad confirmar si un filtro cumple con el tamaño de poro nominal y permanece libre de daños antes o después de su uso.
En sectores como productos farmacéuticos, alimentos y bebidas, microelectrónica y tratamiento de aguas., incluso un defecto menor en el filtro puede provocar contaminación, pérdida de producto o incumplimiento de la normativa.
Por eso es fundamental comprender las pruebas de punto de burbuja para mantener la seguridad de la filtración y el rendimiento del sistema.
En esta guía, aprenderás:
- ✔ El principio de funcionamiento de la prueba del punto de burbuja
- ✔ Cómo realizar correctamente una prueba de integridad del punto de burbuja
- ✔ Valores típicos del punto de burbuja para diferentes materiales de membrana
- ✔ Cómo interpretar los resultados de las pruebas y evitar errores comunes.
¿Qué es la prueba de integridad del filtro de punto de burbuja?
La prueba del punto de burbuja se basa en un principio físico fundamental:
El poro más grande de una membrana completamente humedecida permitirá que el gas pase primero cuando aumente la presión..
Durante la prueba, la membrana del filtro se humedece completamente con un líquido compatible.
A continuación, se aplica gradualmente presión de gas a un lado del filtro.
A medida que aumenta la presión, el líquido retenido dentro de los poros de la membrana resiste el flujo de gas debido a la tensión superficial.
Cuando la presión aplicada es lo suficientemente alta como para superar esta tensión superficial en el poro más grande,
Se observa un flujo continuo de burbujas en el lado aguas abajo.
Este punto de presión se define como el punto de burbuja.
Dado que el punto de burbuja está directamente relacionado con el tamaño máximo de los poros, sirve como indicador fiable de la integridad de la membrana.

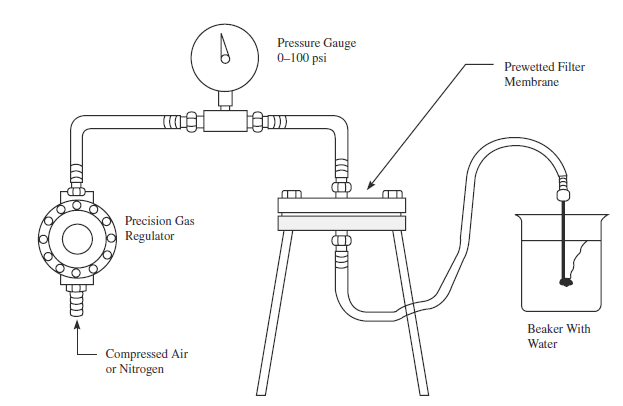

Procedimiento de prueba del punto de burbuja
Para obtener resultados precisos y repetibles, la prueba del punto de burbuja debe realizarse siguiendo un procedimiento estandarizado:
- Humedezca previamente el cartucho del filtro.
Asegúrese de que la membrana esté completamente humedecida con un líquido compatible (por ejemplo, agua purificada, IPA para membranas de PTFE). - Instale el filtro en la carcasa de prueba.
Asegúrese de que todas las juntas estén bien ajustadas para evitar fugas falsas. - Aumente gradualmente la presión del gas.
Aplique aire comprimido limpio o nitrógeno a una velocidad controlada. - Observe la formación de burbujas.
Observe si hay un flujo continuo y constante de burbujas, no burbujas aisladas o aleatorias. - Registrar la presión del punto de burbuja.
Compare el valor medido con las especificaciones del fabricante.
Más información >> Procedimiento paso a paso para la prueba de integridad del filtro de punto de burbuja - Econe Filtration
Valores típicos del punto de burbuja para diferentes materiales de membrana
| Material de la membrana | Mojabilidad | Características del punto de burbuja | Aplicaciones comunes |
|---|---|---|---|
| PSE | Excelente | Punto de burbuja estable y constante | Farmacéutica, alimentos y bebidas |
| PVDF | Moderado | Punto de burbuja más alto que el PES | Tratamiento de agua, productos químicos |
| PTFE | Pobre (requiere IPA) | Punto de burbuja muy alto | Filtración de aire y gases |
| Nylon | Bien | Estabilidad media del punto de burbuja | Filtración de líquidos en laboratorio y general |
Más información >> Prueba del punto de burbuja para diferentes tipos de filtros
Econe Filtración ofrece una amplia gama de cartuchos filtrantes adecuados para la prueba de punto de burbuja. La prueba de punto de burbuja se aplica ampliamente en diferentes cartuchos filtrantes de Econe Filtration para verificar la integridad del tamaño de los poros y el rendimiento de la filtración. Los procedimientos de prueba específicos pueden variar en función del material del filtro y el diseño del cartucho.
1. Cartuchos filtrantes de membrana PES
Las membranas de PES son hidrófilas, por lo que son fáciles de mojar con agua.
Suelen mostrar valores coherentes del punto de burbuja debido a su distribución uniforme del tamaño de los poros.
Ideal para aplicaciones en biofarmacéuticos y alimentos y bebidasdonde se requiere una retención microbiana precisa.
La prueba del punto de burbujeo proporciona una verificación fiable de la garantía de esterilidad.
2. Cartuchos filtrantes de membrana de PVDF
Las membranas de PVDF son hidrófobas por naturaleza, por lo que a menudo es necesario humedecerlas previamente con alcohol y agua antes de realizar las pruebas.
Tras una humectación adecuada, la prueba del punto de burbuja confirma la integridad de los poros para sistemas farmacéuticos y de agua de gran pureza.
Las membranas de PVDF muestran generalmente mayores presiones en el punto de burbuja debido a unas estructuras de poros más cerradas y a una gran compatibilidad con los disolventes.
3. Cartuchos filtrantes de membrana de PTFE
Las membranas de PTFE son fuertemente hidrófobas, por lo que requieren agentes humectantes como el alcohol isopropílico (IPA) antes de las pruebas.
De uso común en filtración de aire, gases y productos químicos agresivos.
Los valores del punto de burbuja suelen ser superiores a los de las membranas hidrófilas, lo que garantiza una excelente retención de partículas finas y microorganismos.
Los resultados de las pruebas son especialmente críticos en la filtración de ventilación estéril.
4. Cartuchos filtrantes de membrana de nailon
Las membranas de nailon son hidrófilas por naturaleza, pero tienen mayor afinidad por el agua que las de PES.
Sus valores de punto de burbuja son estables y reproducibles, por lo que son adecuados para líquidos farmacéuticos, alimentos y agua de laboratorio.
Las pruebas de punto de burbuja ayudan a confirmar el rendimiento en aplicaciones que requieren bajos extractables y caudales constantes.
5. Filtros de profundidad (por ejemplo, cartuchos filtrantes fundidos o bobinados)
Aplicación: Prefiltración en procesos industriales y químicos.
Método de prueba: Las pruebas de punto de burbuja son menos eficaces para los filtros de profundidad debido a sus estructuras porosas irregulares. En su lugar, la integridad suele verificarse mediante pruebas de provocación o métodos alternativos como el mantenimiento de la presión.
En resumen, aunque filtros de membrana y cartuchos plisados suelen validarse mediante pruebas de punto de burbuja, filtros hidrófobos y de profundidad pueden requerir métodos modificados o técnicas alternativas de comprobación de la integridad. La elección del método de prueba correcto depende del diseño, el material y la aplicación del filtro.
Ejemplo práctico: Prueba del punto de burbuja para un cartucho de filtro PES de 0,2 µm
Para un típico Cartucho de filtro de membrana PES de 0,2 µm En aplicaciones farmacéuticas, el valor mínimo aceptable del punto de burbuja suele rondar los 28 psi (1.9 bar), dependiendo del fabricante.
Si el punto de burbuja medido es inferior al valor especificado, las posibles causas pueden ser:
- Humectación incompleta de la membrana
- Velocidad de aumento de presión de prueba incorrecta
- Estructura de membrana dañada
- Errores de calibración de instrumentos
En tales casos, se recomienda volver a humedecer el filtro, verificar la precisión del instrumento y repetir la prueba antes de desechar el cartucho.
Por qué es necesario comprobar el punto de burbuja de los cartuchos filtrantes
En prueba de integridad del filtro de punto de burbuja es una prueba de integridad no destructiva que se utiliza para determinar el tamaño de los poros y la solidez estructural de un filtro de membrana o de un cartucho filtrante plisado. El principio es sencillo:
1. Verificación de la integridad estructural
Los filtros pueden desarrollar defectos durante:
Fabricación - causada por una distribución desigual de los poros o una unión débil de la membrana.
Transporte - debido a golpes mecánicos o a un embalaje inadecuado.
Instalación y uso - por apriete excesivo, manipulación incorrecta o exposición a productos químicos agresivos.
Incluso los defectos más pequeños, como agujeros de alfiler, grietas o problemas de sellado, pueden comprometer la integridad del filtro. La prueba del punto de burbujeo ofrece una forma sencilla pero eficaz de detectar estos problemas antes de que los filtros se utilicen en procesos críticos.
2. Garantizar un rendimiento preciso de la filtración
Un filtro tamaño nominal de los poros es una promesa de que retendrá partículas o microorganismos por encima de un determinado umbral de tamaño. Si la distribución real del tamaño de los poros se desvía, el filtro puede no funcionar. La prueba del punto de burbuja mide directamente la consistencia del tamaño de los poros, garantizando que los filtros cumplen las especificaciones establecidas.
Por ejemplo:
A Filtro de 0,2 micras en aplicaciones farmacéuticas deben ser capaces de retener bacterias como Brevundimonas diminuta. La prueba del punto de burbujeo verifica esta capacidad de retención antes de su uso.
A Filtro de 0,45 micras utilizados en la clarificación de bebidas deben eliminar las partículas que afectan al sabor y la claridad. Las pruebas de punto de burbuja confirman que el filtro funcionará de forma fiable.
3. Respaldar el cumplimiento de la normativa
Industrias como productos farmacéuticos, biofarmacéuticos y alimentarios se rigen por estrictas normas internacionales, entre ellas:
FDA (Administración de Alimentos y Medicamentos) directrices
Buenas prácticas de fabricación (BPF) requisitos
ISO (Organización Internacional de Normalización) certificaciones
Estas directrices suelen imponer pruebas de integridad de los filtros para garantizar la esterilidad y la seguridad de los productos. La prueba del punto de burbujeo, como método reconocido internacionalmente, permite a las empresas demostrar su cumplimiento durante auditorías e inspecciones.
4. Garantía de calidad para fabricantes y usuarios
Para los fabricantes de filtros, la prueba del punto de burbuja forma parte de control de calidad rutinario antes de enviar los filtros a los clientes. Para los usuarios finales, realizar la prueba antes y después de su uso garantiza que el filtro no se ha visto afectado durante su funcionamiento. Este enfoque en dos fasespruebas de punto de burbuja antes y después del uso-garantiza tanto la fiabilidad del sistema como su trazabilidad.
5. Rentable y no destructivo
Dado que la prueba del punto de burbuja no daña el filtro, ofrece importantes ventajas económicas. A diferencia de los métodos destructivos (como la prueba de estallido), los filtros siguen siendo utilizables después de la validación. Esto lo hace ideal para industrias que dependen de filtros estériles de alto valor y no pueden permitirse desperdicios.
Cómo se realiza la prueba del punto de burbuja
Prueba manual del punto de burbuja
Tradicionalmente, los operarios realizaban la prueba del punto de burbuja manualmente sumergiendo la parte aguas abajo del filtro en agua y observando visualmente la formación de burbujas. Aunque eficaz, este método depende del juicio humano y puede carecer de precisión.
Prueba automatizada del punto de burbuja
Las industrias modernas utilizan ahora instrumentos automatizados de comprobación de la integridad. Estos dispositivos aplican una presión controlada, detectan las burbujas electrónicamente y registran los resultados con un error humano mínimo. Sistemas automatizados:
Mejorar la precisión y la repetibilidad
Registro de datos para auditorías reglamentarias
Reducir el tiempo de prueba y los costes de mano de obra
Aplicaciones industriales de la prueba del punto de burbuja
1. Industria farmacéutica y biofarmacéutica
Garantiza la filtración estéril de medicamentos inyectables, vacunas y productos biológicos.
Demuestra el cumplimiento de las normas FDA y GMP.
Reduce los riesgos de contaminación en productos vitales.
2. Procesado de alimentos y bebidas
Protege el sabor, el aroma y la claridad del producto.
Se utiliza en la estabilización microbiana de la cerveza, el vino, los productos lácteos y el agua embotellada.
Evita el deterioro verificando el rendimiento del filtro antes del embotellado.
3. Sistemas de tratamiento de agua y agua ultrapura
Confirma la seguridad de los suministros municipales de agua potable.
Garantiza la pureza del agua ultrapura utilizada en farmacia y electrónica.
4. Microelectrónica y fabricación de semiconductores
Evita que las partículas contaminen los microchips y los circuitos.
Garantiza que el agua ultrapura y los productos químicos permanezcan libres de contaminantes.
Reduce los defectos de los productos en las industrias de alta tecnología.
5. Procesado químico
Valida la fiabilidad del filtro en entornos químicos agresivos.
Evita los costosos tiempos de inactividad causados por la contaminación.
Garantiza la calidad constante del producto en procesos sensibles.
Ventajas de la prueba del punto de burbuja
Correlación exacta entre el tamaño de los poros y la presión en el punto de burbuja
No destructivo, lo que permite reutilizar los filtros tras las pruebas
Aceptada internacionalmente para el cumplimiento de la normativa
Rápido y eficaz, especialmente con la automatización
Aplicable a múltiples sectores
Mejora la seguridad de los productos y reduce el riesgo de retiradas
Prueba del punto de burbuja frente a otras pruebas de integridad
Aunque la prueba del punto de burbujeo se utiliza ampliamente, existen otras pruebas de integridad de los filtros:
Prueba de difusión: Mide el flujo de gas a través de poros húmedos a presiones inferiores al punto de burbuja.
Prueba de retención de presión (decaimiento): Mide el índice de caída de presión a lo largo del tiempo en un sistema presurizado.
Prueba de intrusión de agua: Comúnmente utilizado para filtros hidrófobos.
En comparación con éstos, el ensayo del punto de burbuja es más rápido y proporciona una relación directa entre el tamaño de los poros y los resultados del ensayo, por lo que es el método preferido en muchas industrias.
Más información >> Cómo elegir el método adecuado para la prueba de integridad de los filtros de membrana
Conclusión
En prueba de punto de burbuja es algo más que un procedimiento técnico: es la piedra angular de la validación de la filtración. Al confirmar el tamaño de los poros, detectar defectos, garantizar el cumplimiento de la normativa y proteger contra la contaminación, las pruebas de punto de burbuja ofrecen a las industrias la seguridad de que sus filtros funcionarán de forma fiable.
Desde los productos farmacéuticos y la seguridad alimentaria hasta la microelectrónica y la depuración del agua, no se puede confiar en los filtros sin verificarlos. Por eso la prueba del punto de burbuja sigue siendo una de las pruebas de integridad más esenciales en la ciencia moderna de la filtración.
Para las industrias en las que la seguridad, la pureza y la fiabilidad no son negociables, las pruebas del punto de burbuja no sólo son importantes, sino indispensables.
Referencias y fuentes autorizadas
Para aumentar la credibilidad y la autoridad SEO del artículo, puede citar organizaciones y normas técnicas reconocidas por el sector. Referencias sugeridas:
¿Cómo procesar las pruebas de punto de burbuja para filtros hidrofóbicos?
ASTM Internacional - ASTM F316-03(2019): Métodos de ensayo estándar para las características del tamaño de poro de los filtros de membrana mediante el ensayo de poro de punto de burbuja y flujo medio.
Administración de Alimentos y Medicamentos de Estados Unidos (FDA) - Guía para la industria: Productos farmacéuticos estériles producidos mediante procesamiento aséptico - Buenas prácticas de fabricación actuales
Corporación Pall - Guía técnica de pruebas de integridad de filtros
Recursos para las pruebas de integridad de Pall
MilliporeSigma (Merck KGaA) - Principios y prácticas de las pruebas de integridad de los filtros de membrana
Guía de Pruebas de Integridad MilliporeSigma
- Comprensión de los filtros para pruebas de punto de burbuja: principios y aplicaciones
