Cartuchos filtrantes plisados de polipropileno: guía técnica, rendimiento y aplicaciones industriales
INTRODUCCIÓN
1. ¿Por qué se utilizan ampliamente los cartuchos filtrantes plisados de polipropileno?
En los sistemas de filtración industrial modernos, la confiabilidad, la consistencia y la rentabilidad son criterios de rendimiento esenciales. En sectores como el tratamiento de aguas, el procesamiento de alimentos y bebidas, la fabricación de productos químicos, la generación de energía y la filtración industrial en general, cartuchos filtrantes plisados de polipropileno se han convertido en una de las soluciones de filtración más utilizadas.
La popularidad de los cartuchos filtrantes plisados de polipropileno no es casual. El polipropileno (PP) ofrece una excelente resistencia química, propiedades mecánicas estables y una amplia compatibilidad de aplicaciones. Cuando se combina con una estructura plisada, el medio filtrante de PP ofrece una alta capacidad de flujo, una baja caída de presión y una vida útil prolongada, lo que lo hace adecuado tanto para prefiltración y etapas finales de filtración.
En comparación con los filtros de profundidad tradicionales o los diseños sin pliegues, cartuchos filtrantes plisados de polipropileno proporcionan una solución equilibrada que cumple con los requisitos de rendimiento sin incurrir en costos operativos excesivos. Para los diseñadores de sistemas y los profesionales de compras, comprender por qué estos cartuchos se utilizan tan ampliamente es el primer paso para seleccionar la solución de filtración adecuada.
Este artículo ofrece una guía técnica completa sobre los cartuchos filtrantes plisados de polipropileno, que abarca su estructura, mecanismos de filtración, características de rendimiento, consideraciones sobre la calidad de fabricación y aplicaciones industriales típicas. El objetivo es ayudar a los usuarios a tomar decisiones informadas y técnicamente acertadas a la hora de especificar cartuchos filtrantes plisados de polipropileno para sistemas de filtración industrial.
2. ¿Qué son los cartuchos filtrantes plisados de polipropileno?
Cartuchos filtrantes plisados de polipropileno Son elementos filtrantes cilíndricos fabricados con un medio filtrante a base de polipropileno que se pliega en forma de pliegues. El medio filtrante plisado está sostenido por estructuras internas y externas de polipropileno y sellado con tapas en los extremos para formar una unidad de filtración completa e independiente.
A diferencia de los filtros de profundidad, como los cartuchos fundidos por soplado o bobinados, que dependen del grosor de la fibra para capturar los contaminantes, los cartuchos filtrantes plisados utilizan principalmente filtración superficial. Las partículas más grandes que el tamaño de los poros de la membrana o la fibra quedan retenidas en la superficie del medio filtrante, lo que permite una eficiencia de filtración predecible y un control más sencillo de la caída de presión.
El diseño plisado aumenta considerablemente el área de filtración efectiva dentro de la longitud estándar del cartucho. Esta mayor superficie permite que los cartuchos filtrantes plisados de polipropileno soporten caudales más altos, al tiempo que mantienen una menor caída de presión inicial en comparación con los diseños no plisados.
Las características clave que lo definen incluyen:
Distribución controlada del tamaño de los poros
Área de filtración altamente eficaz
Rendimiento constante en todos los lotes
Compatibilidad con carcasas de filtro estándar
Debido a estas características, los cartuchos filtrantes plisados de polipropileno se utilizan habitualmente en aplicaciones que requieren un rendimiento estable y resultados repetibles.
3. Estructura y componentes de los cartuchos filtrantes plisados de polipropileno
Un cartucho filtrante plisado de polipropileno de alta calidad es el resultado de una ingeniería minuciosa y una fabricación precisa. Cada componente desempeña una función específica para garantizar el rendimiento de la filtración, la estabilidad mecánica y la vida útil.
3.1 Medio filtrante de polipropileno
El medio filtrante es el corazón del cartucho. En los cartuchos filtrantes plisados de polipropileno, el medio filtrante suele estar fabricado con:
Fibras de polipropileno fundido por soplado
Capas de polipropileno hilado
Estructuras compuestas de polipropileno multicapa
Los cartuchos de alta calidad utilizan Polipropileno virgen 100%, que proporciona un diámetro de fibra uniforme, una estructura porosa estable y una resistencia química fiable. El material de PP virgen minimiza el riesgo de desprendimiento de fibras, degradación del material y sustancias extraíbles, lo que resulta especialmente importante en aplicaciones sensibles.
El tamaño de los poros del medio filtrante de PP determina la clasificación en micras del cartucho. El control preciso de la distribución de las fibras durante la fabricación garantiza una eficiencia de filtración uniforme y un rendimiento constante.
3.2 Diseño plisado y área de filtración efectiva
El plisado es una característica de diseño fundamental que distingue a los cartuchos filtrantes plisados de polipropileno de los filtros de profundidad tradicionales. Al plegar el medio filtrante en pliegues espaciados uniformemente, los fabricantes aumentan significativamente el área de filtración efectiva dentro de un formato de cartucho compacto.
Una estructura plisada bien diseñada proporciona:
Distribución uniforme del flujo por toda la superficie del medio.
Reducción de la carga localizada y el taponamiento prematuro.
Mayor capacidad de retención de suciedad
Mayor vida útil
Es esencial que el espaciado entre pliegues sea uniforme y que la profundidad de los pliegues sea constante. Un plisado deficiente puede provocar canalizaciones, una distribución desigual de la presión y fallos prematuros en condiciones de funcionamiento.
3.3 Capas de soporte y estructura de drenaje
Las capas de soporte se colocan aguas arriba y aguas abajo del medio filtrante de polipropileno para proporcionar refuerzo mecánico y proteger el medio contra la deformación durante el funcionamiento.
Estas capas de soporte:
Evita el colapso de los pliegues bajo presión diferencial.
Mejorar la rigidez estructural.
Mantenga vías de flujo estables a través del cartucho.
Los cartuchos filtrantes plisados de polipropileno de alta calidad utilizan capas de soporte unidas térmicamente en lugar de adhesivos, lo que reduce el riesgo de contaminación y garantiza la estabilidad estructural a largo plazo.
3.4 Tapas finales, núcleo central y sistema de sellado
Las tapas finales y los núcleos centrales suelen estar fabricados en polipropileno para garantizar una amplia compatibilidad química y una expansión térmica uniforme.
Las funciones principales incluyen:
Fijación del conjunto de filtro plisado
Proporcionar soporte estructural bajo presión
Asegurar la alineación adecuada dentro de la carcasa del filtro.
Los sistemas de sellado pueden incluir juntas planas, juntas tóricas o sellos moldeados. Los materiales más comunes para las juntas son el EPDM, la silicona y el Viton, seleccionados en función de su compatibilidad química y temperatura de funcionamiento.
Es esencial contar con un sistema de sellado confiable para evitar el bypass, es decir, que el fluido sin filtrar pase alrededor del cartucho en lugar de atravesar el medio filtrante.
4. Mecanismo de filtración y características de rendimiento
4.1 Principio de filtración superficial
Los cartuchos filtrantes plisados de polipropileno funcionan principalmente mediante filtración superficial. Las partículas más grandes que el tamaño de los poros quedan retenidas en la superficie aguas arriba del medio filtrante, formando con el tiempo una torta de filtración visible.
Este mecanismo proporciona:
Alta eficiencia de filtración inicial
Fácil monitoreo de la caída de presión
Intervalos de reemplazo predecibles
Debido a que los contaminantes se acumulan en la superficie, el cartucho mantiene un rendimiento de filtración constante hasta que la caída de presión alcanza su límite terminal.
4.2 Contribución de la profundidad en medios multicapa
Aunque predomina la filtración superficial, muchos cartuchos filtrantes plisados de polipropileno incorporan diseños de medios multicapa que proporcionan una filtración parcial en profundidad. Las partículas más grandes se capturan en las capas superiores, mientras que las partículas más finas se retienen más cerca de la superficie.
Esta estructura en capas mejora la capacidad de retención de suciedad sin sacrificar la precisión de filtración, lo que hace que el cartucho sea adecuado para fluidos con distribuciones mixtas de tamaños de partículas.
4.3 Impacto en la estabilidad del sistema
Un rendimiento de filtración estable es fundamental para proteger los equipos aguas abajo, como bombas, válvulas, membranas e instrumentación. Los cartuchos filtrantes plisados de polipropileno ayudan a mantener la estabilidad del sistema al:
Proporcionando caudales constantes
Prevención de picos repentinos de presión
Reducción del riesgo de filtración de partículas
Estas características los hacen ideales para procesos industriales continuos en los que se debe minimizar el tiempo de inactividad no planificado.
5. Clasificaciones de micras y eficiencia de filtración
5.1 Comprensión de las clasificaciones de micras
La clasificación en micras define el tamaño de las partículas que un cartucho filtrante está diseñado para retener. Los cartuchos filtrantes plisados de polipropileno están disponibles en una amplia gama de clasificaciones en micras, normalmente desde 0,5 µm a 100 µm.
Las clasificaciones de micras pueden expresarse como:
Calificaciones nominales, lo que indica una eficiencia de retención basada en porcentajes.
Calificaciones absolutas, lo que indica una retención casi total de partículas.
Comprender cómo define un fabricante las clasificaciones de micras es esencial para realizar una comparación y selección precisas.
5.2 Coherencia y repetibilidad
En aplicaciones industriales, la consistencia suele ser más importante que lograr la clasificación de micras más baja posible. Las variaciones en la distribución del tamaño de los poros pueden dar lugar a un rendimiento impredecible y a riesgos de contaminación.
Los cartuchos filtrantes plisados de polipropileno de alta calidad se fabrican en condiciones controladas para garantizar:
Estructura de fibra consistente
Distribución estable del tamaño de los poros
Rendimiento repetible en todos los lotes de producción.
Esta consistencia es un indicador clave de la calidad de la fabricación y el control del proceso.
6. Parámetros de rendimiento de los cartuchos filtrantes plisados de polipropileno
Para evaluar y comparar adecuadamente los cartuchos filtrantes plisados de polipropileno, los compradores deben comprender varios indicadores clave de rendimiento. Estos parámetros afectan directamente a la eficiencia de la filtración, el costo operativo y la confiabilidad del sistema.
6.1 Eficiencia de filtración
La eficiencia de filtración se refiere a la capacidad del cartucho para eliminar partículas en su nivel de micras nominal. Los cartuchos filtrantes plisados de PP de alta calidad suelen ofrecer:
Retención absoluta o nominal alta
Estructura porosa estable
Eliminación constante de partículas durante toda la vida útil
En aplicaciones críticas, las pruebas de eficiencia suelen verificarse mediante métodos estandarizados, como las pruebas de múltiples pasadas.
6.2 Caudal y caída de presión
Una de las principales ventajas de los cartuchos filtrantes plisados de polipropileno es su alta capacidad de flujo combinada con una baja caída de presión inicial.
Entre los factores clave que influyen se incluyen:
Número de pliegues y geometría de los pliegues
Longitud del cartucho (10”, 20”, 30”, 40”)
Clasificación en micras
Viscosidad y temperatura del fluido
La selección adecuada del cartucho ayuda a reducir el consumo de energía y prolonga los intervalos de sustitución.
6.3 Capacidad de retención de suciedad
La capacidad de retención de suciedad mide la cantidad de contaminantes que un cartucho puede retener antes de alcanzar su caída de presión terminal.
Los cartuchos filtrantes plisados de polipropileno alcanzan una alta capacidad de retención de suciedad gracias a:
Mayor superficie de filtración
Espaciado optimizado de los pliegues
Estructuras de fibra en gradiente o en capas
Esto da como resultado mayor vida útil y menor costo total de propiedad.
6.4 Límites de temperatura y presión de funcionamiento
Rangos de funcionamiento típicos:
Temperatura: hasta 80-90 °C (176-194 °F)
Presión diferencial: hasta 4,0 bar (varía según el diseño)
Debido a que el polipropileno tiene una excelente estabilidad térmica, estos cartuchos funcionan de manera confiable en la mayoría de los entornos de filtración industrial.
7. Aplicaciones de los cartuchos filtrantes plisados de polipropileno
Debido a su versatilidad y rentabilidad, los cartuchos filtrantes plisados de polipropileno se utilizan ampliamente en múltiples industrias.
7.1 Tratamiento del agua
Entre los usos más comunes se incluyen:
Prefiltración antes de las membranas de ósmosis inversa y ultrafiltración
Tratamiento municipal del agua potable
Filtración de agua para procesos industriales
Su resistencia química y su rendimiento constante los hacen ideales para operaciones continuas de tratamiento de agua.
7.2 Industria de alimentos y bebidas
Los cartuchos filtrantes plisados de polipropileno se utilizan con frecuencia en:
Agua embotellada
Aclaración sobre bebidas
Filtración del agua como ingrediente
Cumplen con las regulaciones de la FDA sobre contacto con alimentos y no liberan fibras ni aditivos en los medios filtrados.
7.3 Industrias químicas y de procesos
En el procesamiento químico, estos cartuchos se utilizan para:
Filtración de ácidos y álcalis
Aplicaciones compatibles con solventes
Protección de fluidos de proceso
La amplia compatibilidad química del polipropileno reduce el riesgo de degradación del material.
7.4 Electrónica y microelectrónica
Se usan como prefiltros en:
Sistemas de agua ultrapura (UPW)
Fabricación de semiconductores
Procesos de limpieza de PCB
Ayudan a proteger los filtros de membrana aguas abajo y los equipos sensibles.
7.5 Productos farmacéuticos (filtración no estéril)
Aunque no son filtros de grado esterilizante, los cartuchos filtrantes plisados de polipropileno se utilizan ampliamente para:
Prefiltración del agua sin tratar
Clarificación del agua de proceso
Protección del equipo
Su bajo contenido en sustancias extraíbles y su estructura estable son compatibles con los entornos GMP.
8. Comparación: filtro plisado de polipropileno frente a otros tipos de filtros
Comprender cómo se comparan los cartuchos filtrantes plisados de polipropileno con otras alternativas ayuda a los compradores a tomar decisiones informadas.
8.1 Cartuchos filtrantes plisados de PP frente a cartuchos filtrantes fundidos por soplado
| Característica | PP Plisado | Fundido por soplado |
|---|---|---|
| Superficie | Alta | Moderado |
| Caudal | Alta | Más bajo |
| Retención de suciedad | Excelente | Limitado |
| Reutilización | Posible | Desechable |
| Eficiencia de costes | Más alto a largo plazo | Inicial más bajo |
8.2 Filtros plisados de PP frente a filtros enrollados
Cartuchos plisados de PP oferta:
Estructura de poros más uniforme
Menor caída de presión
Mejor consistencia en la retención de partículas
Filtros de cuerda enrollada siguen siendo adecuados para la filtración gruesa, pero carecen de precisión.
8.3 Filtros plisados de PP frente a filtros plisados de membrana
Cartuchos plisados de membrana (PES, PVDF, PTFE) se utilizan para la filtración crítica, mientras que los cartuchos plisados de polipropileno destacan por su prefiltros de alto rendimiento con una relación calidad-precio superior.
9. Cómo elegir el cartucho filtrante plisado de polipropileno adecuado
Para seleccionar el cartucho adecuado, es necesario evaluar varios factores técnicos y operativos.
9.1 Selección de la clasificación de micras
Las clasificaciones comunes en micras incluyen:
0,5 μm
1 μm
5 μm
10 μm
20 μm
Elija en función de:
Tamaño de los contaminantes
Requisitos del equipo aguas abajo
Sensibilidad del proceso
9.2 Dimensiones del cartucho y tapas finales
Asegúrate de que sea compatible con las carcasas existentes:
Longitudes estándar: 10”, 20”, 30”, 40”
Opciones de tapas finales: DOE, SOE, Código 7, Código 3, etc.
Un sellado correcto evita riesgos de derivación y contaminación.
9.3 Condiciones de funcionamiento
Considera lo siguiente:
Temperatura
Presión
Exposición a sustancias químicas
Demanda de flujo
Los cartuchos filtrantes plisados de polipropileno son ideales para la mayoría de las condiciones ambientales y moderadamente elevadas.
9.4 Requisitos normativos
Para uso alimentario, de bebidas y farmacéutico, asegúrese de que los cartuchos cumplan con:
FDA 21 CFR
Normativa de la UE sobre contacto con alimentos (si es necesario)
10. Normas de verificación y pruebas de calidad
Los cartuchos filtrantes plisados de polipropileno de alta calidad se someten a estrictos procedimientos de control de calidad.
10.1 Inspección visual y dimensional
Uniformidad de los pliegues
Integridad de la unión
Precisión en la longitud del cartucho
10.2 Pruebas de flujo y presión
Medición inicial de la caída de presión
Prueba de consistencia del flujo
10.3 Pruebas de integridad y retención
Prueba del punto de burbuja (cuando corresponda)
Prueba de desafío con partículas

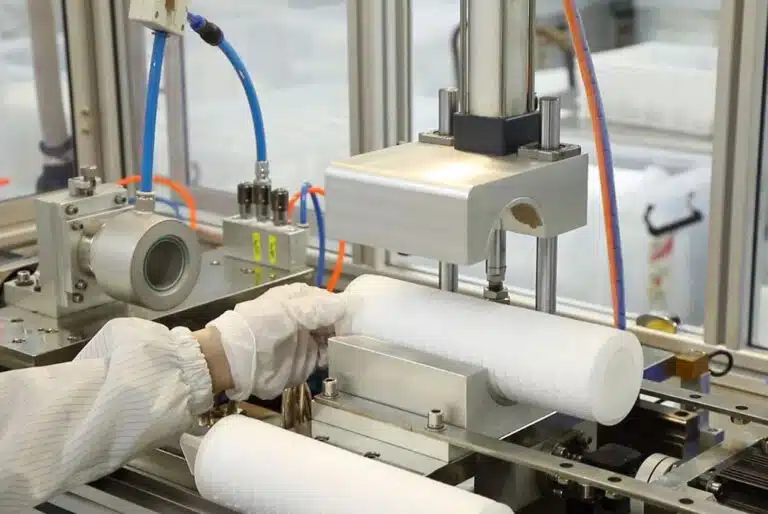

10.4 Fabricación en sala limpia
Los cartuchos de alta calidad se fabrican en entornos controlados de sala limpia, normalmente de clase 100 000 o superior.
La producción en sala limpia garantiza:
Contaminación mínima por partículas
Calidad constante del producto
Cumplimiento de las normas sobre alimentos, bebidas y productos farmacéuticos.
Cada cartucho se somete a una inspección visual y a controles dimensionales antes de su empaquetado.
11. Directrices de instalación, mantenimiento y sustitución
11.1 Mejores prácticas de instalación
Purgue el sistema antes de la instalación.
Evite apretar en exceso.
Asegúrese de que la orientación sea correcta.
11.2 Consejos de mantenimiento
Controlar la presión diferencial
Reemplace los cartuchos cuando se produzca la caída de presión recomendada.
Mantenga registros de los reemplazos.
11.3 Frecuencia de reemplazo
Los intervalos de reemplazo dependen de:
Calidad del agua de alimentación
Caudal
Carga contaminante
El monitoreo regular ayuda a optimizar los costos del ciclo de vida.
12. ¿Por qué elegir los cartuchos filtrantes plisados de polipropileno de Econe Filtration?
Econe Filtration se especializa en la fabricación de cartuchos filtrantes plisados de polipropileno de alto rendimiento diseñados para aplicaciones industriales a nivel mundial.
Entre sus principales ventajas figuran:
Tecnología avanzada de plisado
Selección estricta de las materias primas
Producción en sala limpia
Calidad constante de los lotes
Soporte para fabricantes de equipos originales y personalización
Nuestros cartuchos están diseñados para ofrecer filtración confiable, larga vida útil y precios competitivos.
13. Conclusión
Los cartuchos filtrantes plisados de polipropileno son una solución fundamental en la filtración industrial moderna. Su alto caudal, excelente capacidad de retención de suciedad, resistencia química y rentabilidad los convierten en la opción ideal para el tratamiento de aguas, alimentos y bebidas, procesamiento químico y aplicaciones industriales en general.
Al seleccionar un fabricante de confianza y ajustar las especificaciones del cartucho a los requisitos de la aplicación, los usuarios pueden lograr un rendimiento de filtración óptimo y una estabilidad operativa a largo plazo.
Cartuchos de filtro recomendados
English
Spanish
